【整車技術參數】

產品**

東風牌

公告批次

296

產品名稱

洗掃車

產品型號

HLQ5160TXSD5

總質量(Kg)

15800

罐體容積(m3)

額定載質量(Kg)

4255

外形尺寸

8580×2490×3100

整備質量(Kg)

11350

貨廂尺寸

××

駕駛室準乘人數(人)

3

鞍座**載質量(Kg)

接近角/離去角(°)

20/13

前懸/后懸

1430/2150

軸荷(Kg)

5600/10200

**車速(Km/h)

98

備注

隨底盤選裝駕駛室。防護材料:Q23**碳鋼,連接方式:左右側面防護與專用裝置相干涉故豁免,后下部防護與副梁車架采用螺栓連接,后部防護斷面尺寸:240×50,后部防護離地高度:480。ABS型號:3631010-C2000,4460046440;生產廠家:東科克諾爾商用車制動系統(十堰)有限公司,威伯科汽車**系統(**)有限公司。整車長/軸距/后懸對應關系為:8580/5000/2150;8280/4700/2150;8050/4700/1920.

【底盤技術參數】

底盤型號

DFL1160BX1V

底盤名稱

載貨汽車底盤

**名稱

東風牌

生產企業

東風商用車有限公司

軸數

2

輪胎數

6

軸距 (mm)

4700,5000

輪胎規格

9.00R20 16PR,10.00-20 16PR

鋼板彈簧片數

7/9+6,8/10+87/9+6

前輪距

1880,1900,1920

燃料種類

柴油

后輪距

1800,1860,1820

排放依據標準

GB3847-2005,GB17691-2005

發動機型號

發動機生產企業

排量

功率(Kw)

ISB180 50

東風康明斯發動機有限公司

6700

198

底盤配置：該車采用東風公司原裝專用車底盤，豪華型駕駛室液壓翻轉、顏色為玉白色，發動機康明斯180馬力，前橋4.5噸、后橋9噸、6檔變速箱、軸距4700，輪胎9.00R20鋼絲胎、氣剎；帶原裝方向助力器，帶尿素箱，帶電路板，帶原裝冷暖空調，備胎，24V電源。

洗掃車配置：

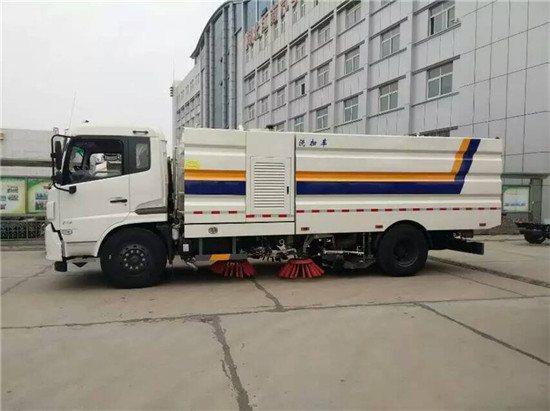

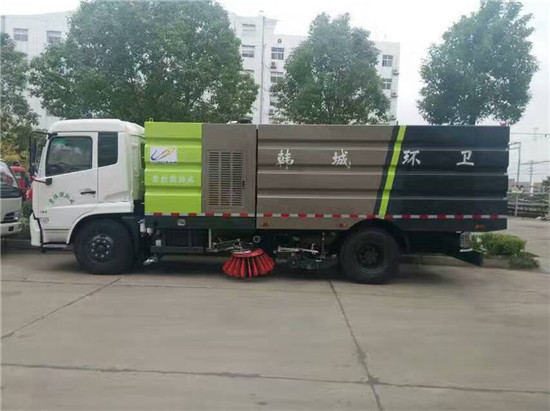

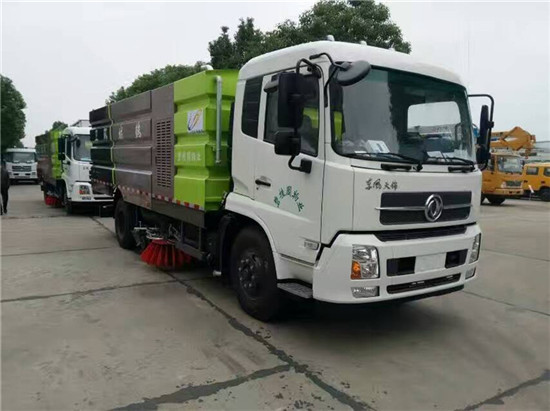

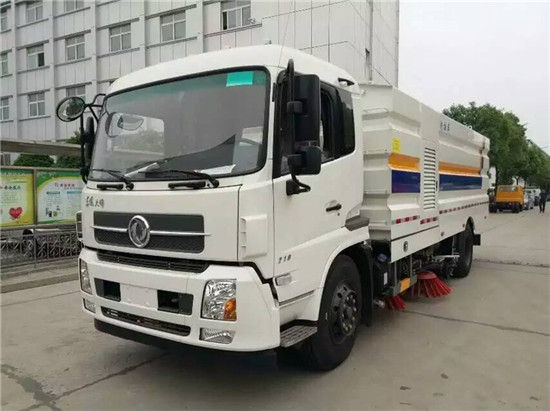

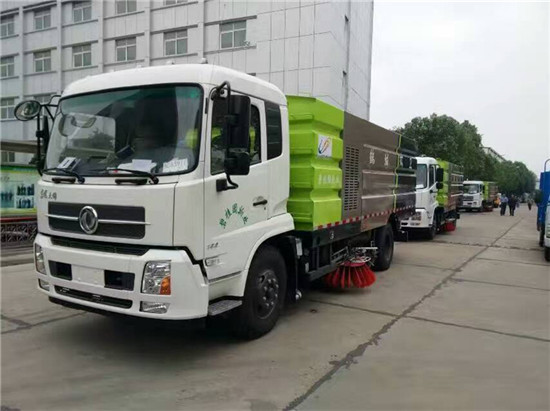

本洗掃車采用東風天錦型五二類底盤改裝，加裝副發動機、風機、高壓水泵、清水箱、垃圾箱、左右立掃、帶噴水桿的寬吸嘴、低壓沖洗系統、垃圾箱自潔，掃盤降塵系統，液壓系統、專用裝置電控系統和副車架等改裝而成。

改裝組件說明：

1、東風天錦型國五二類底盤，配備康明斯180馬力發動機（選配康明斯210馬力發動機），豪華帶臥駕駛室，可翻轉，斷氣剎，方向助力，低油耗。

2、副發動機采用康機170馬力發動機。

3、自動離合器驅動風機和高壓水泵，減少風機啟動和停止時對發動機的沖擊。離合器在使用過程中具有高度耐磨、使用壽命長、低噪音、低油耗量和節省成本的優點。

4、采用洛陽上市公司，北玻臺信大功率耐磨免維護離心風機，無噪音，效率高風量大，使用壽命長。

5、高壓水泵采用合資國際知名T7012IR型柱塞柱，流量合適，壓力高，允許**壓力達到16-20MPa。

6、清水箱充分利用了車載空間，容量大，容積達9m3，內置水位報**器，水箱內部做防腐，防銹，防毒處理，使水泵運行更安全，保障了清掃的效率。

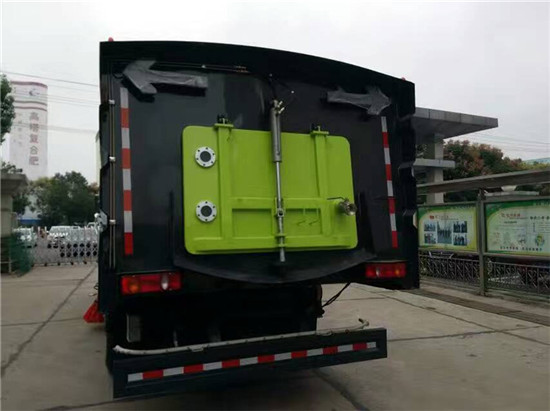

7、垃圾箱采用內外不銹鋼結構，雙層內膽，內部加裝過濾網板，能有效地防止樹葉、塑料袋之類的輕飄物堵塞風口及灰塵的排出。內置污水報**系統，通過后門處污水閥方便的將污水排**下水道，**限度的利用了垃圾箱裝載垃圾的空間。廂體采用傾翻卸料，帶高壓沖洗自潔裝置。

8、自潔裝置可在垃圾箱卸料時幫助卸料，高效清洗垃圾箱內部（無死角）。

9、左右立掃為單掃盤，減少了掃刷的數量和掃刷消耗量，能降低使用成本。掃刷上加裝噴水裝置，用于噴霧降塵。左右立掃分開**，可實現右掃和全掃等不同的作業模式。

10、寬吸嘴的吸口寬度達到2000mm，確保作業總寬度大于3m。4個高度可調的吸嘴輪，能方便調整和保證吸嘴與路面間合理間隙，從而達到更好的吸污效果，吸污效率更高。

11、吸盤內有噴水桿，高壓洗滌噴嘴布置在吸盤內部，不但清洗效果好，還能**限度減少高壓水氣流沖起污物產生的二次污染。左右噴桿安裝在吸盤上，隨吸盤升降，結構簡單緊湊，保證噴水桿的離地高度固定不變，達到**清洗效果。

12、車廂尾部帶可調節的霧狀噴水桿，在節約水的同時消除二次污染及美化路面的效果。

13、駕駛室手動按鈕式液壓系統驅動左右立掃升降、左右掃肋旋轉、吸嘴升降、垃圾箱后門開閉、垃圾箱傾翻復位等機械動作。并安裝一鍵式智能**系統，可一鍵完成整個作業操作。

14、掃盤擺線馬達采用美國伊頓原裝進口，使用壽命長穩定可靠，故障率低。

15、液壓管路采用德國標準技術密封結構形式，抗震動性能好，密封可靠性高，可實現無泄漏的密封效果。

16、采用液壓電磁閥，關鍵電控元件采用德國西門子電器開關，可靠性高，使用壽命長。

17、液壓元件采用集成疊加設計，駕駛室電液集中**，操作方便。

18、加裝手動泵應急系統，在副發動機停止的狀態下也能舉升垃圾箱，便于維護保養。

19、后部采用LED箭頭燈**示燈，保證行車作業安全。

20、非不銹鋼件經電泳防銹處理，經久耐用。

21、隨車配備17米高壓沖水卷盤和高壓水**一把，清理馬路人行道和小廣告更加便捷高效。

整車參數通俗說明：

 1.整車外形尺寸：長8580mm寬2490mm高3100mm

 2.車輛總質量：15800Kg額定載質量：4255Kg 整備質量：11350Kg

 3.本車**時速可達到90Km/h，清掃速度：3-25Km/h

 4.清掃效率：≥95%

 5.**吸入粒度：200mm

 6.垃圾箱**卸料角：45°

 7.**清掃寬度：3.2m

 8.**清掃能力：70000㎡/h

 9.液壓油箱容量：60L

   10.副發動機工作轉速：1700-2000r/min

11.溢流壓力：16-20MPa

12.垃圾箱容積：7m3

13.水箱容積：9m3
